LT-X07 Düşük Yükseklik Uyarı RADAR + LT-D6 TARGET ZEKİN LİNKASIYONU İZLEYİN MULTI SPEKTRAL OPTOELECTRONICS (Fakatli)
Ürün Tanıtımı:

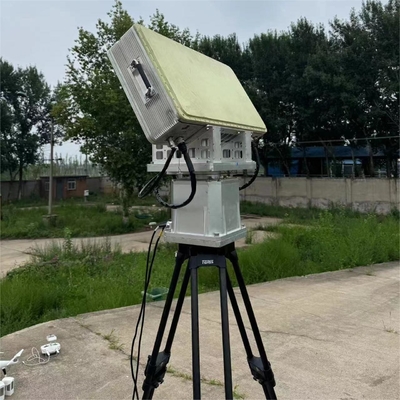

LT-X07 radarı, X bantında çalışan düşük yüksekliğindeki bir gözetleme ve keşif ekipmanıdır.Uçaklar ve deniz hedefleriDüşük yükseklikteki güvenlik radar sistemi, güçlü bir yer karışıklığı olan karmaşık ortamlarda hedef bilgileri tespit edebilir ve çıkarabilir ve savaş personeline bilgi desteği sağlayabilir.

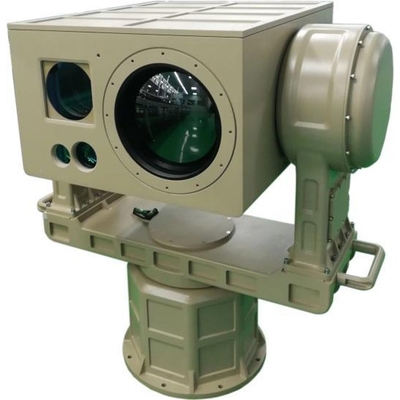

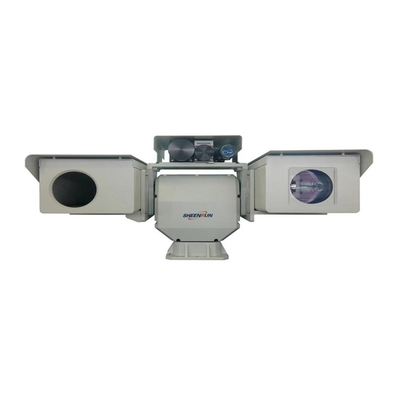

LT-D6, düşük yükseklikteki uçuş hedeflerini (UAV'ler, kimyasal balonlar, bionik kuşlar) veya deniz yüzeyinde insansız tekneleri hedeflemek için esneklik ve manevra yeteneğine sahiptir.Sınırsız konumda hedef taşıyan gemiler. 360 ° tam alan gerçek zamanlı tarama, kilit izleme, algılama ve uyarı. soğutulmamış kızılötesi termal görüntüleyici, görünür ışık kamerası ile entegre,lazer menzil ölçüm cihazı ve akıllı algoritma modülüAynı zamanda, iyi gizlenmesi olan kızılötesi termal görüntüleme gece görüş teknolojisini benimsiyor.Bulutlara nüfuz etme yeteneği güçlü., ışık kaynaklarıyla sınırlı değildir. Bağlı radar sistemleri, radyo algılama sistemleri ve tam frekanslı karıştırma sistemleri gibi gemideki terminal ekipmanlara sorunsuz bir şekilde adapte olabilir.
Ürün Özellikleri:
1Çevre karışıklığına karşı güçlü direnç.
2Düşük, küçük ve yavaş hedefler için güçlü algılama yeteneği.
3"Tür ayarlama aygıtı ile, çeşitli coğrafi koşullara uygulanabilir.
4Arka plan gürültülü ortamda çoklu hedeflerin izlenmesi ve tanınmasındaki teknik zorlukları çözüyor.
5Yüksek çözünürlüklü yüksek büyütme görünür ışık görüntüleme sistemi, uzun gözlem mesafesine sahip.
6Lazer optik eksen uzaktan elektrikli ince ayarlama mekanizması makineyi sökmeden lazer hizalama ayarını tamamlayabilir.
7Pasif termal görüntüleme iyi gizlenir ve kolayca tespit edilmez.
8Devamlı zoom ısı görüntüleme teknolojisini benimseyerek, görüntü açık ve algılama mesafesi uzundur.Büyük görüş alanı hedef araması ve hedef detaylarının uzun mesafe gözlemine uygundur.
9Yüksek hassasiyetli çalgı masası, yüksek rüzgar direnci seviyesi, yüksek konumlandırma doğruluğu, hızlı tepki hızı, pürüzsüz çalışma, her yönde kör açı izlemeyi elde etmek.
10Dahili akıllı sıcaklık kontrol sistemi, makinenin içindeki elektroniklerin tüm gün, yıl boyunca düzgün çalışmasını sağlar.
11Tüm makine profesyonelce tasarlanmış, güzel, hafif ve sağlam bir kabukla güçlendirilmiştir.Su geçirmezlik, ve asitli yağmur.
12"Yürüyüş kilidi ile donatılmış, araç hızlı hareket sırasında kilitlenebilir; Aynı zamanda istikrarlı ve şok emici bir flens montaj tabanı ile donatılabilir,titreşimleri verimli bir şekilde azaltan ve ekipmanların istikrarını koruyan.
13Akıllı otomatik bağlantı modülü, otomatik izleme modülü, otomatik algılama modülü ile donatılmış ve hava üzerindeki hedef bilgileri hakkında geri bildirim sağlayabiliyor.
| Parametre Adı |
Parametre Değeri |
| Radar Sistemi |
Pitch 1D Aktif Fazlı Dizi + Azimutal Mekanik Tarama |
| Çalışma Frekansı Bandı |
X bantı |
| Tarama aralığı |
Azimut: 0°-360° |
| Eğim: -10°-40° ((Elektrik tarama aralığının tasarım değeri ± 60°) |
| Anten hızı |
12 rpm/15 rpm |
| Bulma aralığı ((Pd=0).8,Pfa=10-6) |
≥5km ((RCS=0.01m)2) |
| ≥10km ((RCS=0,1m)2) |
| ≥12km ((RCS=1m)2) |
| Kör Aralık |
180m. |
| Karar |
Aralık çözünürlüğü:10m |
| Azimut çözünürlüğü:3° |
| Pitch çözünürlüğü:7° |
| Doğruluk |
Aralık Doğruluğu ≤5m |
| Azimuth doğruluğu ≤0.5° |
| Eğime Doğruluğu≤0.5° |
| Hız Doğruluğu ≤0.4m/s |
| Hedef Radyal Hız |
1m/s-80m/s |
| Hedef Takip Yeteneği |
≥200 parti |
| Güç aktarın |
160W |
| Ön uç ekipmanın boyutu |
700mm*385mm*160mm |
| Ağırlık |
≤30kg+22kg ((Radar Ön Ekipman + Servo Dönüştürücü) |
| Parametre Adı |
Parametre Değeri |
| Görünür ışık çözünürlüğü |
2MP / 4MP / 8MP Seçenek |
| Görülebilir lens odak uzunluğu |
800mm veya 900mm |
| Soğutucu Kızılötesi çözünürlük |
640X512 |
| Soğutma Kızılötesi Lens odak uzunluğu |
30-30-630mm; 20x optik zoom veya 35-750mm; 20x optik zoom |
| Lazer mesafe ölçümü |
Dalga boyu 1570nm |
| Güç: 5km (UAV: 0.3m) |
| Çalışma sıklığı:1Hz |
| Optik görüntü stabilizasyonu |
Araç hareket halinde çalışırken sabit bir görüntüyü korumak için seçmeli yüksek hassasiyetli fiber optik jiroskop |
| Döner masanın konumlandırma doğruluğu |
±0.01 |
| Dönüştürücü Takip Doğruluğu |
1mrad |
| Döner masanın açı aralığı |
Yatay 0-360° sonsuz pozisyon sürekli dönüş; |
| Kaldırma ± 90 |
| Dönüştürücü Hareket Hızı |
Yatay maksimum 120°/S |
| En fazla 100°/S. |
| Tüm Makine Çevreye Uyum Sağlar |
-40°C-+60°C, titreşim etkisi, pil uyumluluğu, tuz spreyi kalıbı, kabinde IP67/tüm makine için IP66, vb. gibi standartları karşılar. |
| Toplam Güç Tüketimi |
500W |
| Güç kaynağı |
DC48V, AC220 ± 20% V geniş giriş su geçirmez dengelenmiş güç kaynağı ile donatılmıştır |
| Dış Arayüz |
1 × 10Base-T/100Base TX, RJ45 arayüzü, güç kaynağı arayüzü, kontrol seri portu vb. |
| Ağırlık |
85KG |
| Boyut |
620 mm × 420 mm × 710 mm veya 600 mm × 600 mm × 945 mm |
