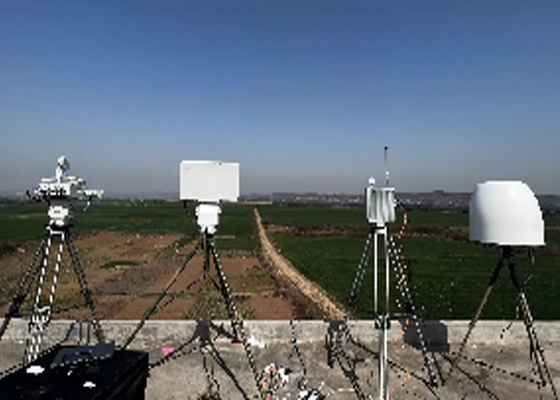

LT-X07 Düşük Yükseklik Uyarı Radarı + LT-UDA Serisi UAV konumlandırma karşı önlemleri entegrasyon ekipmanları (Farklı)
Ürün Tanıtımı:
LT-X07 radarı, X bantında çalışan, hareket halindeki hedefleri, düşük yükseklikteki helikopterleri,Uçaklar ve deniz hedefleriDüşük yükseklikteki güvenlik radar sistemi, savaş personeline bilgi desteği sağlayarak, zorlu bir yer karışıklığı olan karmaşık ortamlarda hedef bilgileri tespit edebilir ve çıkarabilir.
UAV yön bulma ve konumlandırma karşı önlemleri donanımı, UAV tespiti ve uyarısı, hedef tanıma, yön bulma, konumlandırma, müdahale ortadan kaldırma için entegre bir sistemdir.ve kontrolUçakta bileşenler, sabit kurulum bileşenleri ve geçici dağıtım bileşenleri ile donatılabilir, bu da çoklu senaryo uygulamaları için esnek ve uygun hale getirir.
Ürün Özellikleri:
1Çevre karışıklığına karşı güçlü direnç.
2Düşük, küçük ve yavaş hedefler için güçlü algılama yeteneği.
3"Ayrıntı ayarlama cihazı ile, çeşitli farklı coğrafi koşullara uygulanabilir.
4"Arka plan gürültülü ortamda çoklu hedefleri takip ve tanımanın teknik zorluklarını çözüyor.
5Algılama ve konumlandırma: Pasif ve pasif spektrum algılama kullanılarak, algılama frekansı 20MHz-6GHz'dir.Çoklu dizi yön bulma ve konumlandırma antenleri, algılama alanındaki drone'lardan kablosuz sinyaller almak için kullanılırKablosuz protokol analizi teknolojisini kullanarak sistem otomatik olarak enlem ve boylam koordinat bilgilerini, yüksekliği, hızı, yönünü tespit eder ve tanımlar.ve yaygın olarak kullanılan drone modelleri SN kodu, kalkış noktası ve diğer bilgiler.
6"Interferans ortadan kaldırma: Yüksek hızlı dijital frekans süpürme teknolojisini, elektromanyetik müdahale yoluyla UAV navigasyonunun, uzaktan kumanda,görüntü iletim iletişim sinyalleri, UAV'yi uçuş ya da iniş için zorlamak ve belirlenmiş UAV'ye hassas bir müdahale sağlayabilmek için,aynı zamanda uygulama ortamlarına ve gereksinimlerine göre farklı anten şekilleri ile yapılandırılabilir., bölgesel kapsamın gereksinimlerini karşılamak için en ekonomik ve en iyi performansı elde etmek için.
7Kontrol platformu: SOA mimarisine dayalı, web sayfalarını uygulamalar gibi birden fazla erişim yöntemiyle sağlar.UAV tespit ve karşı önlem cihazlarının 20'den fazla setinin erişim ve yönetim kontrolünü sağlayabilir., ve radar, optoelektronik, aldatma vb. dahil olmak üzere diğer UAV karşı önlem sistemlerine veya cihazlarına gelecekteki genişlemesini destekler.
| Parametre Adı |
Parametre Değeri |
| Radar Sistemi |
Pitch 1D Aktif Fazlı Dizi + Azimutal Mekanik Tarama |
| Çalışma Frekansı Bandı |
X bantı |
| Tarama aralığı |
Azimut: 0°-360° |
| Eğim: -10°-40° ((Elektrik tarama aralığının tasarım değeri ± 60°) |
| Anten hızı |
12 rpm/15 rpm |
| Bulma aralığı ((Pd=0).8,Pfa=10-6) |
≥5km ((RCS=0.01m)2) |
| ≥10km ((RCS=0,1m)2) |
| ≥12km ((RCS=1m)2) |
| Kör Aralık |
180m. |
| Karar |
Aralık çözünürlüğü:10m |
| Azimut çözünürlüğü:3° |
| Pitch çözünürlüğü:7° |
| Doğruluk |
Aralık Doğruluğu ≤5m |
| Azimuth doğruluğu ≤0.5° |
| Eğime Doğruluğu≤0.5° |
| Hız Doğruluğu ≤0.4m/s |
| Hedef Radyal Hız |
1m/s-80m/s |
| Hedef Takip Yeteneği |
≥200 parti |
| Güç aktarın |
160W |
| Ön uç ekipmanın boyutu |
700mm*385mm*160mm |
| Ağırlık |
≤30kg+22kg ((Radar Ön Ekipman + Servo Dönüştürücü) |
| Parametre Adı |
Parametre Değeri |
| Algılama ekipmanları |
Algılama frekansı aralığı |
30 MHz-6 GHz |
| Odaklama bantları: 0.4- Evet.9, 1.4, 2.4, 5.2, 5,8 GHz (Farklı) |
| Bulma yöntemi |
Pasif radyo otomatik algılama, pasif sinyal alımı |
| Bulma mesafesi |
5-10km (Aralık modeline göre değişir, UAV iletim gücü >0.1W) |
| Bulma aralığı |
Tüm Yönlü Algılama |
| Hedef tespit sayısı |
60'dan fazla UAV'nin eşzamanlı tespiti |
| Doğruluk |
Yön Bulma Doğruluğu≤3° ((RMS) |
| Konumlama doğruluğu ≤10 metre |
| Sayıcı Ekipmanı |
Karşılıklı Mod |
Radyo müdahalesi bastırma |
| Karşı hedef |
UAV görüntü aktarımı, uçuş kontrol bağlantıları, navigasyon sinyalleri |
| Karşı frekans bandı |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((Farklı) |
| Karşı mesafe |
Seçilebilir her yönlü veya yönlü yapılandırma |
| Karşı mesafe |
Yön: 3-5km (Karşılık aralığı modele göre değişir) |
| Omnidirectional: 1.5-2km (Karşılıklı menzil modeline göre değişir) |
| Sistem Entegrasyonu |
Boyut |
Algılama ekipmanları:450mm*400mm |
| Sayıcı Ekipmanı:50mm*500mm*300mm |
| Ağırlık |
≤45kg |
| Güç tüketimi |
Algılama açıldı:55W |
| Karışıklık Açık:960W |
| Girme Koruması |
IP67 |
